恒温恒湿柜plc操作说明书
添加时间:2022.01.12

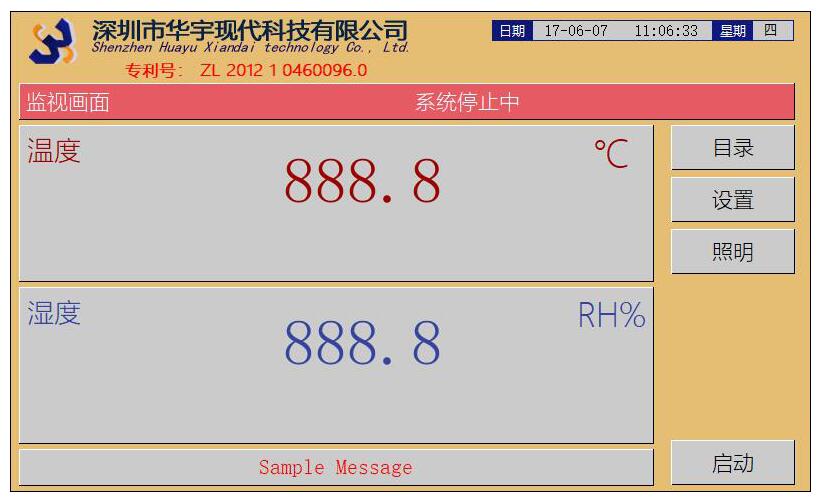

监视画面:主要显示当前箱体的温度以及湿度。

【温度】:显示箱体当前温度。

【湿度】:显示箱体当前湿度。

【目录】:点击进入目录画面。

【设置】:点击进入设置画面。

【照明】:打开或关闭箱内照明。

【启动】:启动或停止系统运行。

【Sample Message】:跑马灯的形式显示当前报警信息。

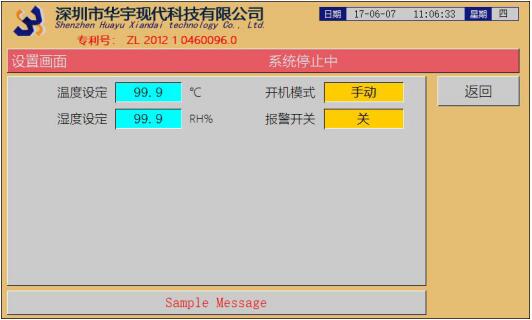

设置画面:设置一些常用的参数。

【温度设定】:设置箱内温度值。系统运行后将根据设置值来控制温度。

【湿度设定】:设置箱内湿度值。系统运行后将根据设置值来控制湿度。

【开机模式】:手动:上电后需要手动去运行系统;自动:上电后自动运行系统。

【报警开关】:开:报警产生后打开蜂鸣器;关:报警产生后不打开蜂鸣器。

【返回】:点击返回监视画面。

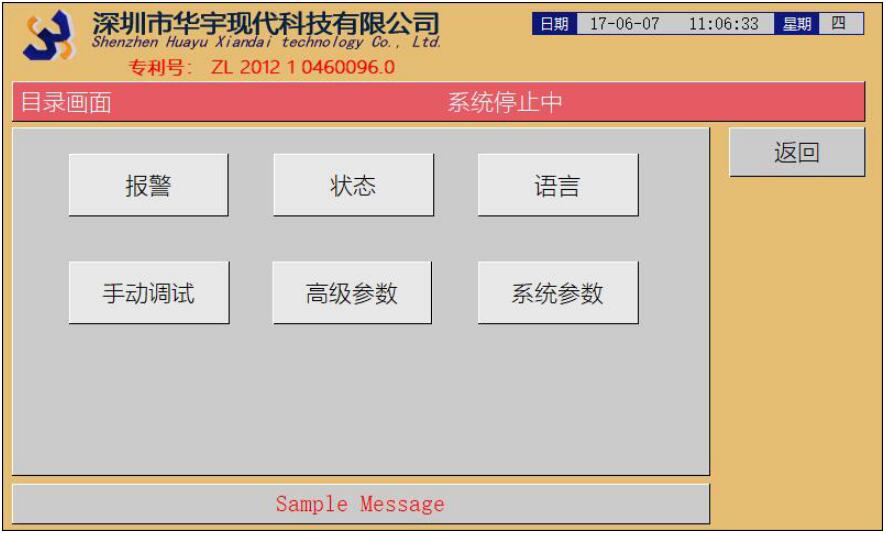

目录画面:跳转各个画面,带禁止标志的按钮需要权限密码才能进入。

【报警】:点击进入报警画面。

【状态】:点击进入状态画面。

【语言】:点击进入语言画面。

【手动调试】:点击进入手动画面。

【高级参数】:点击进入高级画面。

【系统参数】:点击进入系统设置1画面。

【返回】:点击返回运行画面。

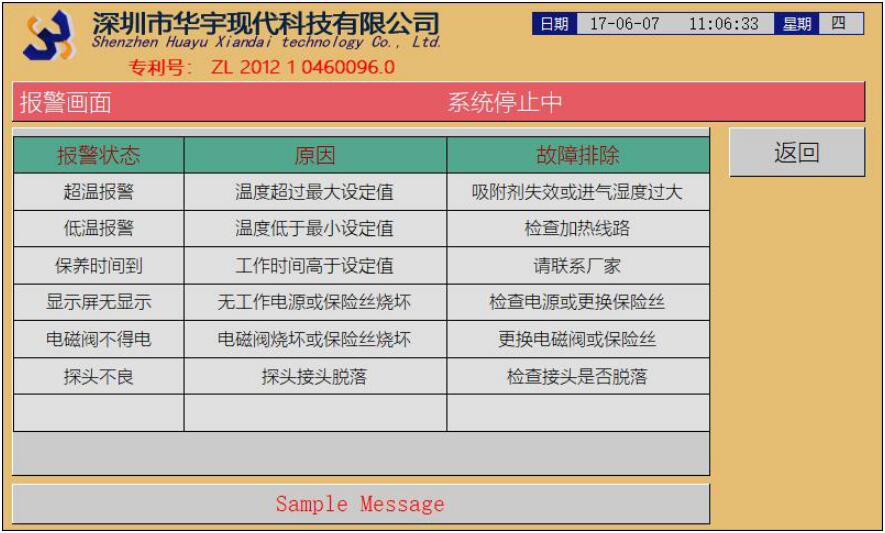

报警画面:罗列出常见报警的原因以及处理方法。

【报警状态】:一些常见的报警信息。

【原因】:产生这些常见报警的原因。

【故障排除】:处理这些常见报警的方法。

【返回】:点击返回目录画面。

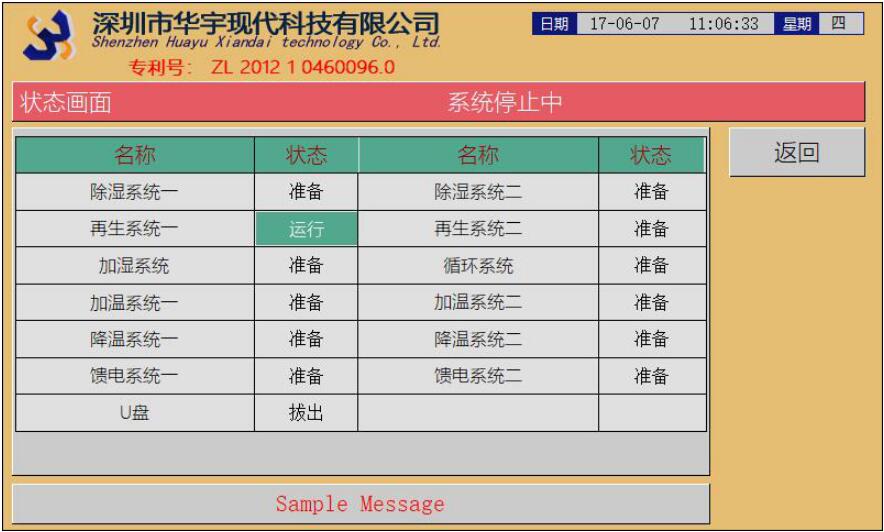

状态画面:当前系统运行的状态一览表

【名称】:系统各个单项功能。

【状态】:准备:系统单项功能处于准备状态;运行:系统单项功能处于运行状态;拔出:U盘处于拔出状态;插入:U盘处于正常插入状态。

【返回】:点击返回目录画面。

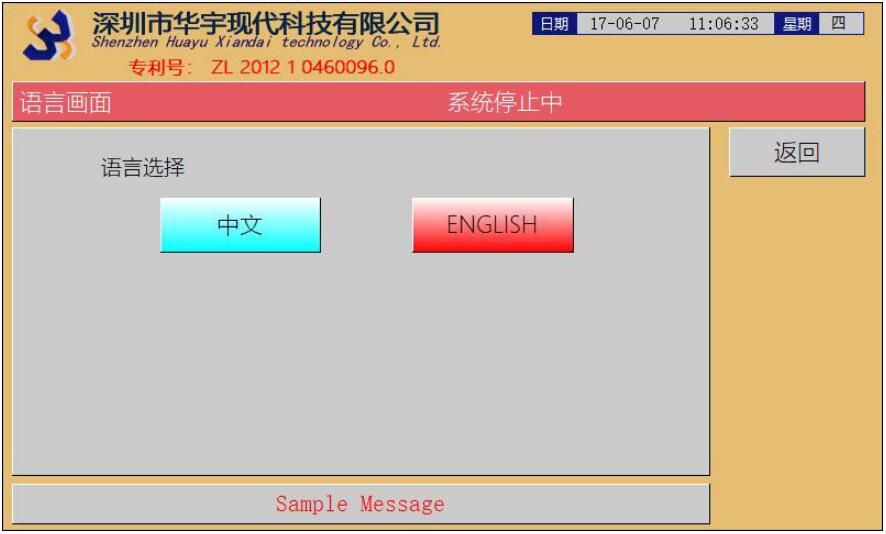

语言画面:可以选择系统运行显示的语言。

【中文】:点击选择系统显示的语言为中文。

【ENGLISH】: 点击选择系统显示的语言为英文。

【返回】:点击返回目录画面。

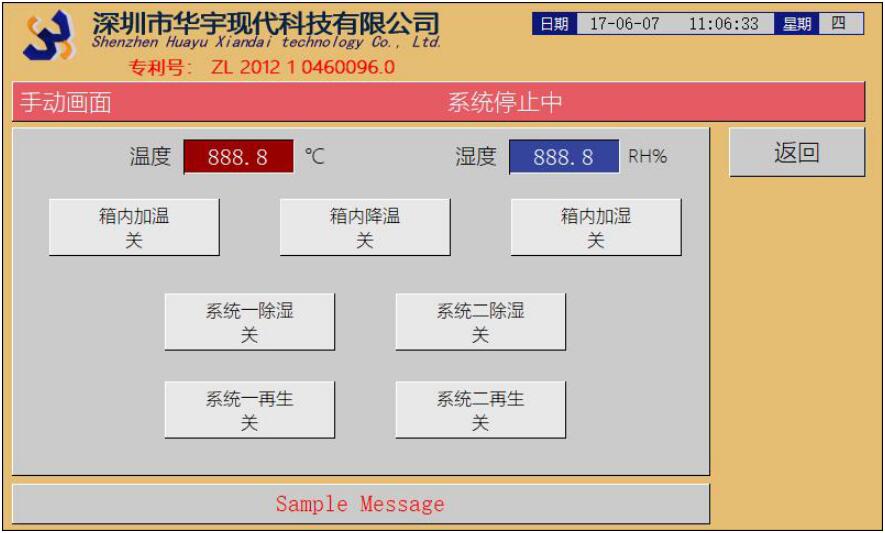

手动画面:手动打开或关闭系统单项功能模块。需要一级密码进入。

【箱内加温】:手动打开或关闭加温模块。关:模块处于关闭状态;开:模块处于打开状态。

【箱内降温】:手动打开或关闭降温模块。关:模块处于关闭状态;开:模块处于打开状态。

【箱内加湿】:手动打开或关闭加湿模块。关:模块处于关闭状态;开:模块处于打开状态。

【系统一除湿】:手动打开或关闭系统一除湿模块。关:模块处于关闭状态;开:模块处于打开状态。

【系统一再生】:手动打开或关闭系统一再生模块。关:模块处于关闭状态;开:模块处于打开状态。

【系统二除湿】:手动打开或关闭系统二除湿模块。关:模块处于关闭状态;开:模块处于打开状态。

【系统二再生】:手动打开或关闭系统二再生模块。关:模块处于关闭状态;开:模块处于打开状态。

【返回】:点击返回目录画面。

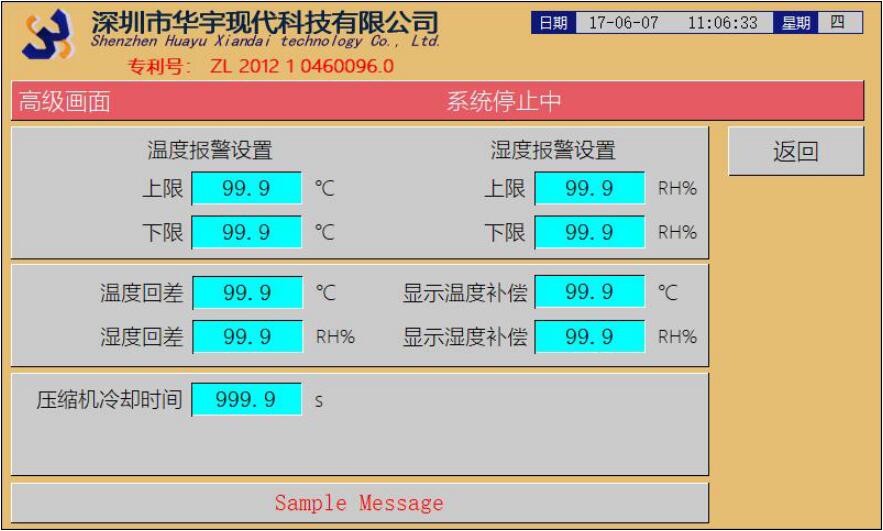

高级画面:设置系统的高级参数。需要二级密码进入。

【温度报警设置】:上限:当前箱内温度大于该设置值产生报警。下限:当前箱内温度小于该设定值产生报警。

【湿度报警设置】:上限:当前箱内湿度大于该设置值产生报警。下限:当前箱内湿度小于该设定值产生报警。

【温度回差】:控制温度的容许误差,即温度开关的精度。如设置值为A,温度设置为B,当前温度C,则开关会在C> B + A 关闭,在C打开。

【湿度回差】:控制湿度的容许误差,即除湿和加湿开关的精度。

【显示温度补偿】:实际温度加上补偿设定值即为温度的显示值。

【显示湿度补偿】:实际湿度加上补偿设定值即为湿度的显示值。

【压缩机冷却时间】:压缩机在两次启动间隔的最小时间。

【返回】:点击返回目录画面。

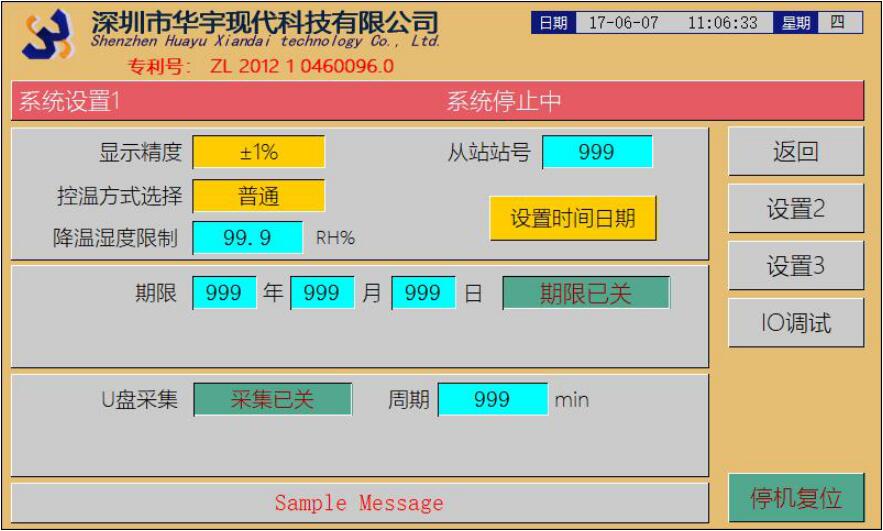

系统设置1:系统参数设置。需要三级密码进入。

【显示精度】±1%:只显示整数部分;±0.5%:小数部分四舍五入;实际值:显示实际测量值。

【控温方式选择】:普通:需要升温时打开加热,需要降温时打开压缩机;精密:压缩机开机后启动,通过加热来控制温度。

【降温湿度限制】:当前湿度<该设定值+湿度设定值时才允许打开压缩机进行降温。

【从站站号】:系统支持标准MODBUS协议,系统作为从设备,这里设定从设备的站号。

【设置时间日期】:点击进入修改时间日期界面。

【期限】:设定系统使用期限,年使用2位来表示,如2018年这里输入18即可。期限已关:不使用期限;期限已开:使用期限。当使用期限打开,系统时间>该设定期限,系统将停机并跳到锁机界面。

【U盘采集】:采集已关:不使用U盘采集功能;采集已开:使用U盘采集功能。周期:设定采集周期。当U盘采集功能打开,每隔该设定周期的时间,将一条数据以crv的格式存入U盘内。

【返回】:点击返回目录画面。

【设置2】:点击进入系统设置2画面。

【设置3】:点击进入系统设置3画面。

【IO调试】:点击进入调机画面。

【停机复位】:点击此按钮将停止系统的运行,并清除各个系统功能模块的累计时间。

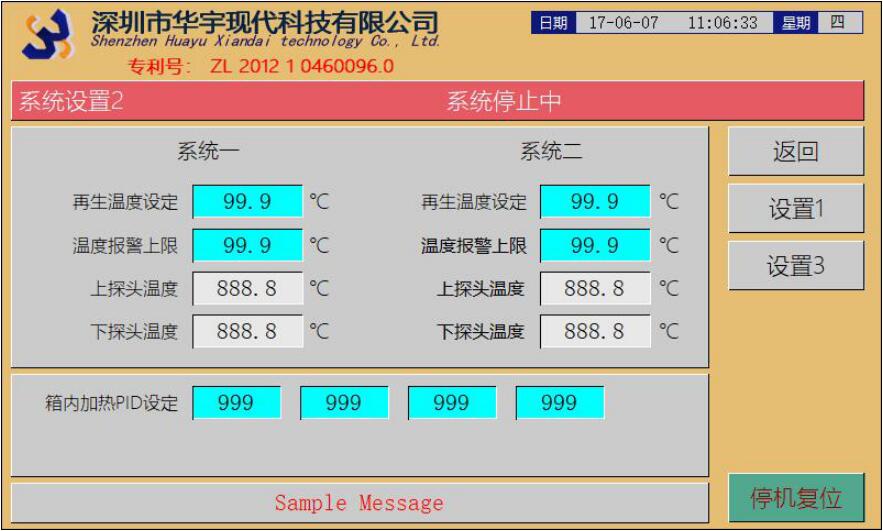

系统设置2:系统参数设置。

【再生温度设定】:系统一和系统二再生温度设定。

【温度报警上限】:报警温度上限值设定。上探头温度或者下探头温度>该设定值,系统将产生报警。

【上探头温度】:显示当前上探头的温度。

【下探头温度】:显示当前下探头的温度。

【箱内加热PID设定】:箱内加热时使用的PID设定。

【返回】:点击返回目录画面。

【设置1】:点击进入系统设置1画面。

【设置3】:点击进入系统设置3画面。

【停机复位】:点击此按钮将停止系统的运行,并清除各个系统功能模块的累计时间。

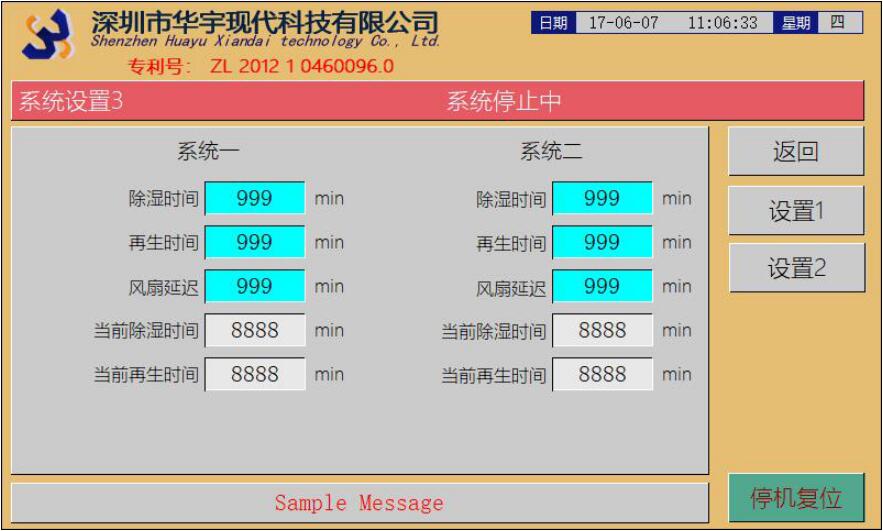

系统设置3:系统参数设置。

【除湿时间】:系统一和系统二除湿时间设定。

【再生时间】:系统一和系统二再生时间设定。

【风扇延迟】:系统一和系统二再生结束后风扇延迟关闭的时间设定。

【当前除湿时间】:显示当前除湿的累计时间。

【当前再生时间】:显示当前再生的累计时间。

【返回】:点击返回目录画面。

【设置1】:点击进入系统设置1画面。

【设置2】:点击进入系统设置2画面。

【停机复位】:点击此按钮将停止系统的运行,并清除各个系统单元的累计时间。

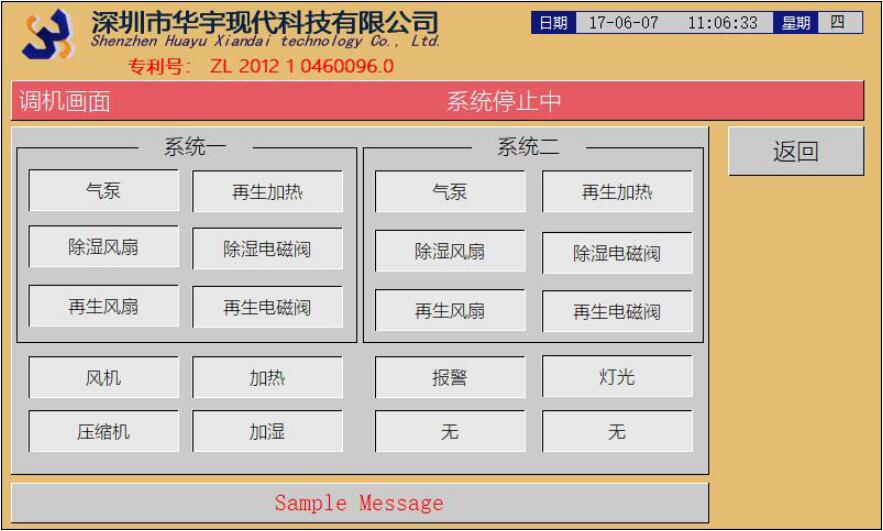

调机画面:各个系统单元的手动控制,生产时调机使用。

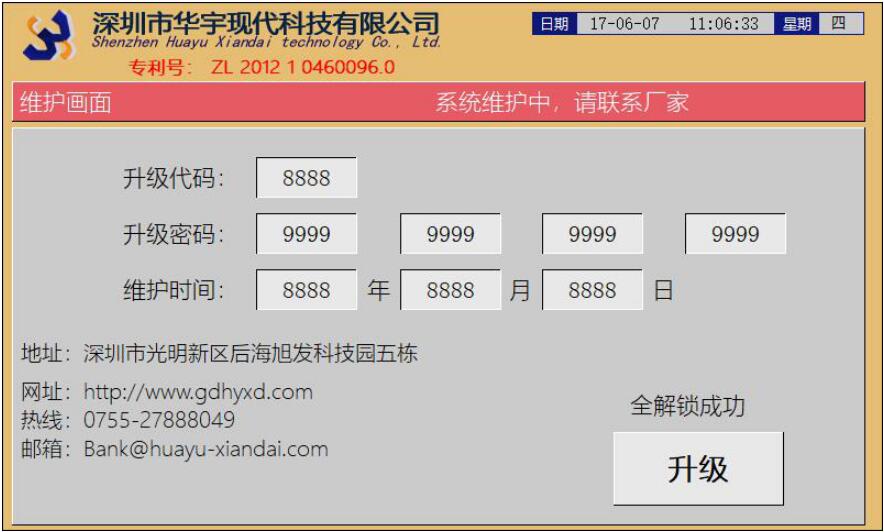

维护画面:系统在期限已开的条件下,当系统时间>期限时间系统将自动跳转到该界面并停止系统运行。而且保持上电后在跳转到此页面。

【升级代码】:期限到后将随机生成一个十六进制的升级代码。

【升级密码】:当客户将该升级代码发送到设备制造厂家,厂家根据密码生成器,生成4个16进制的密码,客户将密码依次输入此行。

【维护时间】:期限时间。

【升级】:客户在输入密码后点击此按钮,系统将根据密码输入的值来判定密码的正确性,并提示是否升级成功。解锁成功后断电再上电即可解除本次期限。
